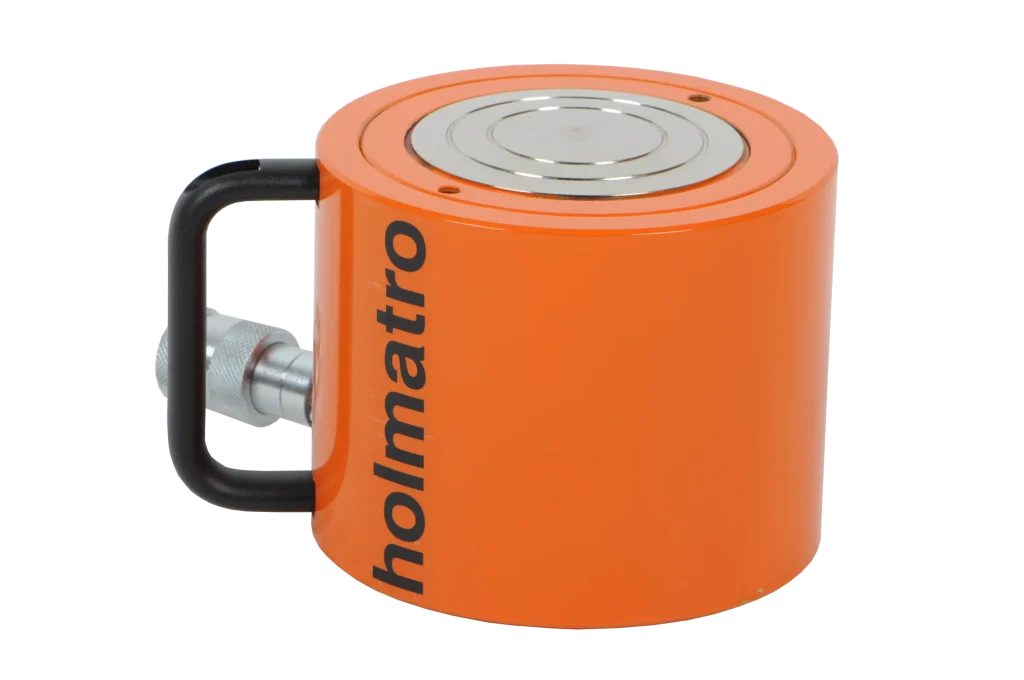

Kurzhubzylinder HSC 100 S 5
Über die Kurzhubzylinder HSC 100 S 5
Spezifikationen
Details
Artikelnummer
100.112.304
Grundspezifikationen
Modell
HSC 100 S 5
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Spotlight
ja
Leistung
Tonnage
100 t
Tonnage
220462 lb
Hub
50 mm
Hub
2 in
Bauhöhe
141 mm
Bauhöhe
5.6 in
Kapazität
1030.6 kN / 105.1 t / 1030.6 / 105.1 (kN/t)
Kapazität
231688 lbf
effective Druckfläche
143.1 cm2
effective Druckfläche
22.2 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (effektiv)
716 cc
erforderliche Ölinhalt (effektiv)
24.2 oz
Ausführung
einfach
Rücklauftyp
Feder
Material
Stahl
Zylindertyp
Kurzhub
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
22.2 kg
Gewicht, einsatzbereit
48.9 lb
Technische Zeichnung Abmessungen
Abmessung A
141 mm
Abmessung A
5.6 in
Abmessung B
173 mm
Abmessung B
6.8 in
Abmessung C
110 mm
Abmessung C
4.3 in
Abmessung D
76 mm
Abmessung D
3 in
Abmessung E
24 mm
Abmessung E
0.9 in
Abmessung F
139 mm
Abmessung F
5.5 in
I-Typ
I-2
Abmessung Q
49 mm
Abmessung Q
1.9 in
Winkel A2
40 °
Normen
ASME
B30.1
Merkmale
Kompakte Ausführung, effizient bei begrenztem Einführungsraum
50-mm-Hub bei allen Modellen
