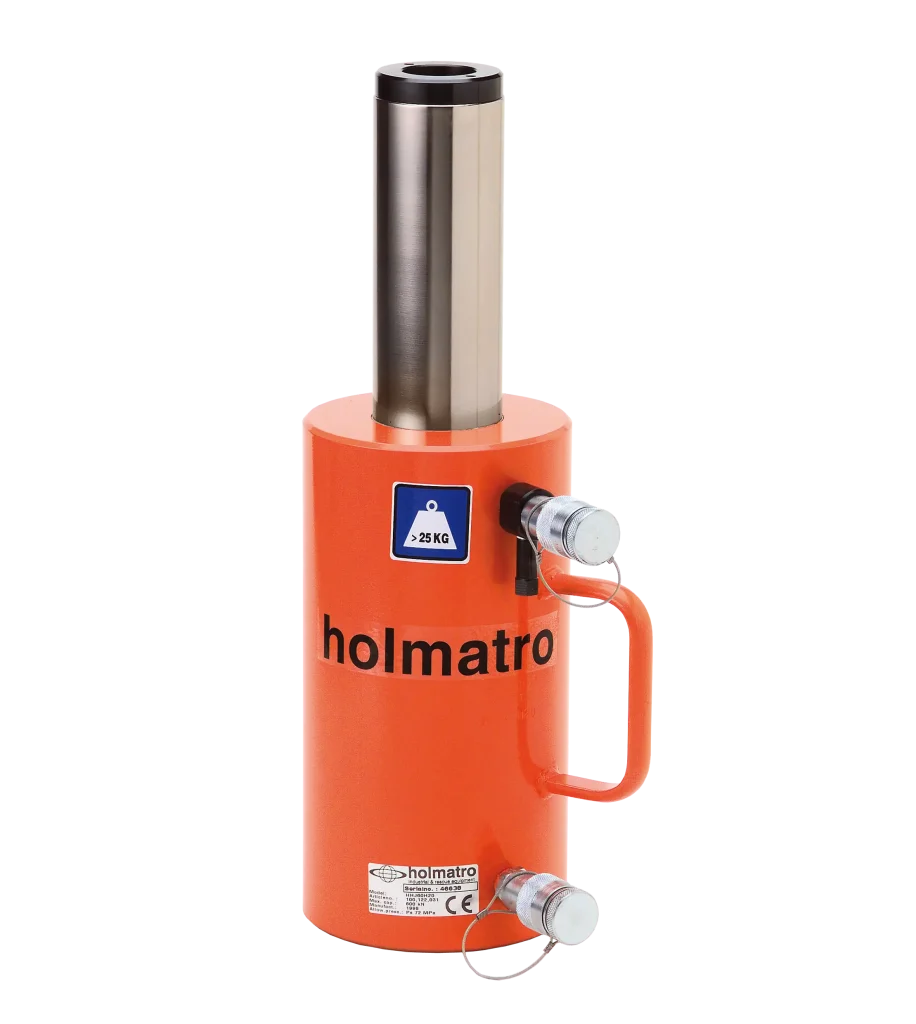

Hohlkolbenzylinder HHJ 60 H 20
Über die Hohlkolbenzylinder HHJ 60 H 20
Spezifikationen
Details
Artikelnummer
100.122.031
Grundspezifikationen
Modell
HHJ 60 H 20
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
60 t
Tonnage
132277 lb
Hub
200 mm
Hub
7.9 in
Bauhöhe
334 mm
Bauhöhe
13.2 in
Kapazität (Drücken)
610.4 kN / 62.2 t / 610.4 / 62.2 (kN/t)
Kapazität (Drücken)
137223 lbf
Kapazität (Einfahren)
452.4 kN / 46.1 t / 452.4 / 46.1 (kN/t)
Kapazität (Einfahren)
101704 lbf
effective Druckfläche (Drücken)
84.8 cm2
effective Druckfläche (Drücken)
13.1 sq. in.
effective Druckfläche (Einfahren)
62.8 cm2
effective Druckfläche (Einfahren)
9.7 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (Drücken)
1696 cc
erforderliche Ölinhalt (Drücken)
57.3 oz
erforderliche Ölinhalt (Einfahren)
1256 cc
erforderliche Ölinhalt (Einfahren)
42.5 oz
Ausführung
doppelt
Rücklauftyp
Hydraulik
Material
Stahl
Zylindertyp
Hohlkolben
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
40 kg
Gewicht, einsatzbereit
88.2 lb
Technische Zeichnung Abmessungen
Abmessung A
334 mm
Abmessung A
13.2 in
Abmessung B
166 mm
Abmessung B
6.5 in
Abmessung C
80 mm
Abmessung C
3.1 in
Abmessung D1
70 mm
Abmessung D1
2.8 in
Abmessung D2
85 mm
Abmessung D2
3.3 in
Abmessung E
41 mm
Abmessung E
1.6 in
Abmessung F
319 mm
Abmessung F
12.6 in
I-Typ
I-2
Abmessung P
39 mm
Abmessung P
1.5 in
Abmessung R
45 mm
Abmessung R
1.8 in
Abmessung S
M65x1,5 Gewindegr.
Merkmale

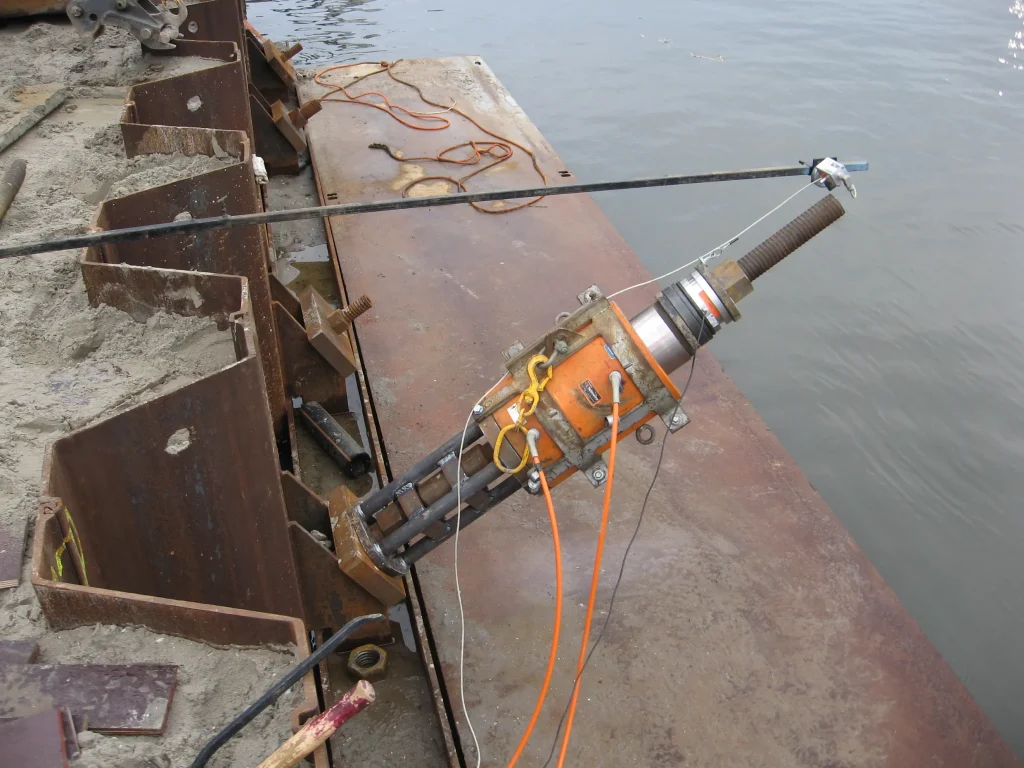

Geeignet zum Ziehen, Heben und Spannen in allen Positionen
Mit Schutz vor dem Herausschleudern der Kolbenstange
Hohlem Druckstück; verhindert Schäden an der Kolbenstange
Mit Schutz vor Überdruck auf der Rücklaufseite; A418-Ventil
