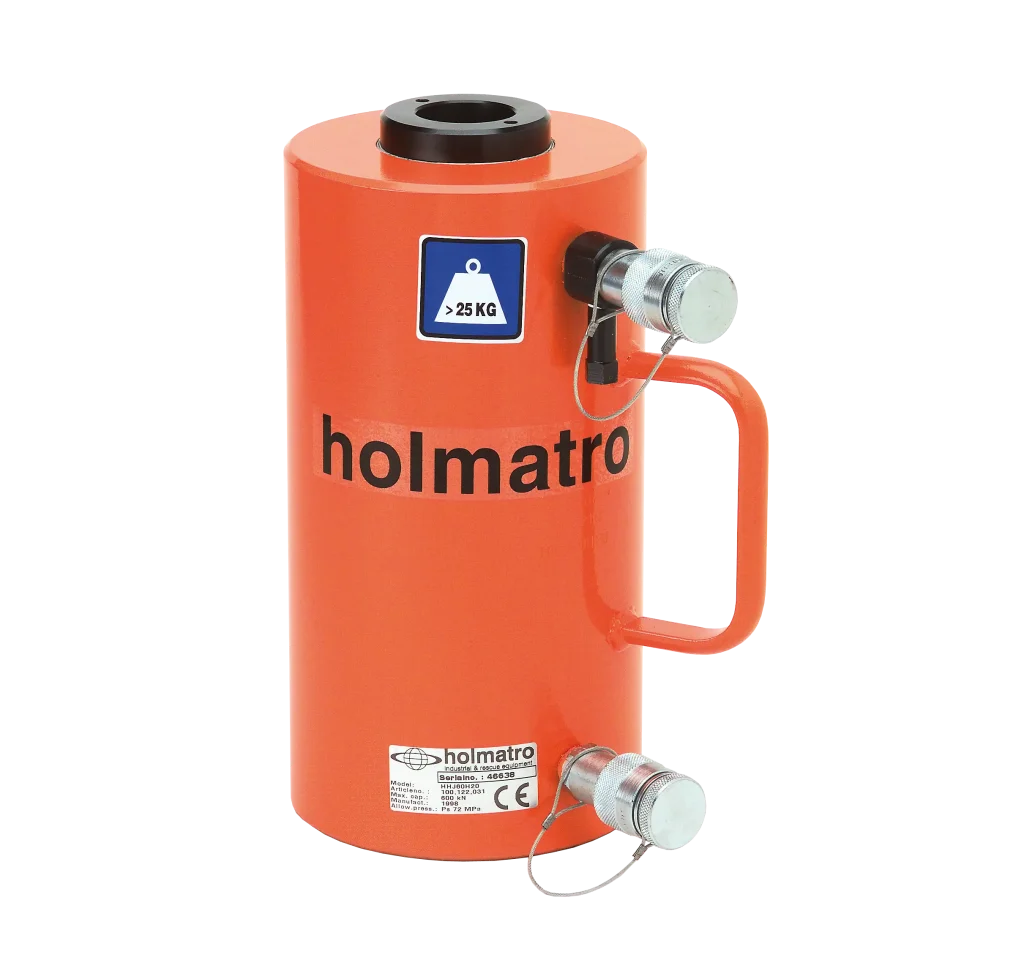

Hohlkolbenzylinder HHJ 100 H 20
Über die Hohlkolbenzylinder HHJ 100 H 20
Spezifikationen
Details
Artikelnummer
100.122.053
Grundspezifikationen
Modell
HHJ 100 H 20
max. Betriebsdruck
10443 psi
max. Betriebsdruck
720 / 72 (bar/Mpa)
Leistung
Tonnage
100 t
Tonnage
220462 lb
Hub
200 mm
Hub
7.9 in
Bauhöhe
395 mm
Bauhöhe
15.6 in
Kapazität (Drücken)
1018.5 kN / 103.9 t / 1018.5 / 103.9 (kN/t)
Kapazität (Drücken)
228968 lbf
Kapazität (Einfahren)
706.9 kN / 72.1 t / 706.9 / 72.1 (kN/t)
Kapazität (Einfahren)
158917 lbf
effective Druckfläche (Drücken)
141.5 cm2
effective Druckfläche (Drücken)
21.9 sq. in.
effective Druckfläche (Einfahren)
98.2 cm2
effective Druckfläche (Einfahren)
15.2 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (Drücken)
2830 cc
erforderliche Ölinhalt (Drücken)
95.7 oz
erforderliche Ölinhalt (Einfahren)
1964 cc
erforderliche Ölinhalt (Einfahren)
66.4 oz
Ausführung
doppelt
Rücklauftyp
Hydraulik
Material
Stahl
Zylindertyp
Hohlkolben
Verbindung
A 118
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit
78 kg
Gewicht, einsatzbereit
172 lb
Technische Zeichnung Abmessungen
Abmessung A
395 mm
Abmessung A
15.6 in
Abmessung B
210 mm
Abmessung B
8.3 in
Abmessung C
100 mm
Abmessung C
3.9 in
Abmessung D1
70 mm
Abmessung D1
2.8 in
Abmessung D2
85 mm
Abmessung D2
3.3 in
Abmessung E
52 mm
Abmessung E
in
Abmessung F
375 mm
Abmessung F
14.8 in
I-Typ
I-1
Abmessung P
75 mm
Abmessung P
3 in
Abmessung R
54 mm
Abmessung R
2.1 in
Abmessung S
M72x2 Gewindegr.
Merkmale
Geeignet zum Ziehen, Heben und Spannen in allen Positionen
Mit Schutz vor dem Herausschleudern der Kolbenstange
Hohlem Druckstück; verhindert Schäden an der Kolbenstange
Mit Schutz vor Überdruck auf der Rücklaufseite; A418-Ventil
