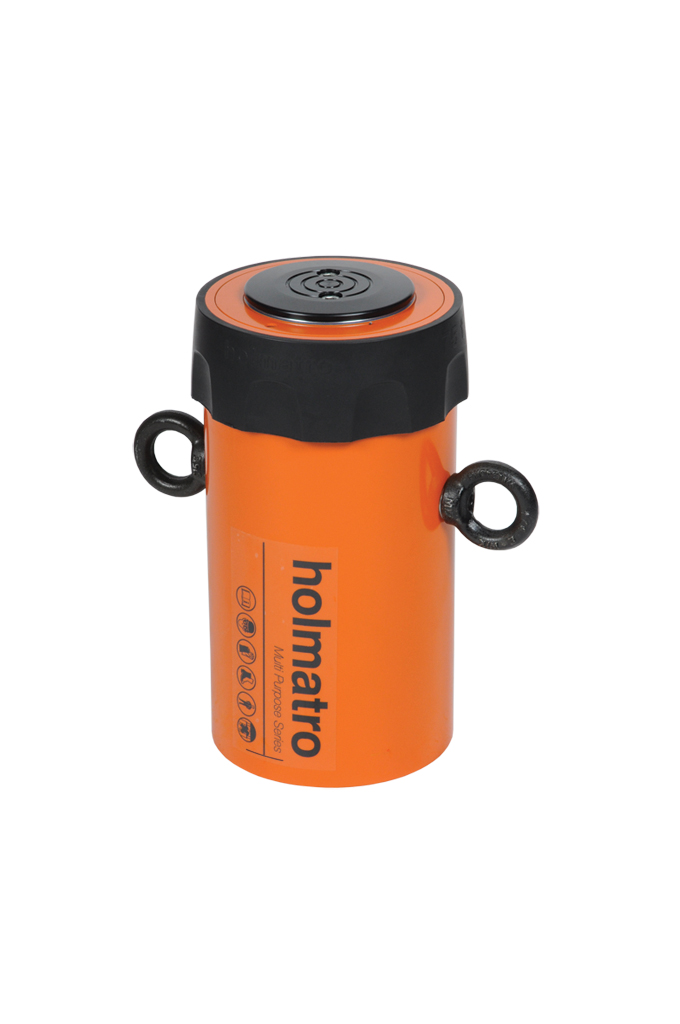

Cilindro multifunções HGC 75 S 15
Sobre o Cilindro multifunções HGC 75 S 15
Especificações
Detalhes
Número do artigo
100.112.255
Especificações básicas
modelo
HGC 75 S 15
pressão de trabalho máx.
10443 psi
pressão de trabalho máx.
720 / 72 (bar/Mpa)
Desempenho
tonelagem
75 t
tonelagem
165347 lb
curso
150 mm
curso
5.9 in
altura fechado
285 mm
altura fechado
11.2 in
capacidade
748 kN / 76.3 t / 748 / 76.3 (kN/t)
capacidade
168157 lbf
área de pressão eficaz
103.9 cm2
área de pressão eficaz
16.1 sq. in.
Especificações gerais
teor de óleo necessária (efetiva)
1558 cc
teor de óleo necessária (efetiva)
52.7 oz
agindo tipo
simples
tipo de retorno
mola
material
aço
tipo de cilindro
multiusos
conexão
A 118
Dimensões, peso e temperatura
peso, pronto para uso
30.9 kg
peso, pronto para uso
68.1 lb
Dimensões de desenho técnico
dimensão A
285 mm
dimensão A
11.2 in
dimensão B
147 mm
dimensão B
5.8 in
dimensão C1
97 mm
dimensão C1
3.8 in
dimensão C2
62 mm
dimensão C2
2.4 in
dimensão D
80 mm
dimensão D
3.1 in
dimensão E
25 mm
dimensão E
1 in
dimensão F
279 mm
dimensão F
11 in
dimensão G
8 mm
dimensão G
0.3 in
dimensão J
5¾”-12-UN tam. rosca
dimensão K
57 mm
dimensão K
2.2 in
dimensão M
10 mm
dimensão M
0.4 in
dimensão N
115 mm
dimensão N
4.5 in
dimensão O
M12x18 (2x) tam. rosca
dimensão T
165 mm
dimensão T
6.5 in
dimensão U
54 mm
dimensão U
2.1 in
ângulo A1
90 °
dimensão L
75 mm
dimensão L
3 in
Normas
ASME
B30.1
Características
O revestimento duplex torna o êmbolo resistente à corrosão; a camada superior de cromo duro protege o êmbolo contra arranhões e evita a adesão de objetos, como respingos de solda (Imagem 1)
Anel de dupla potência; uma combinação de um retentor superior e um rolamento composto extremamente forte para uma vida útil mais longa (Imagem 2)
O protetor de rosca protege a rosca na carcaça do cilindro (Imagem 3)
Sela XL+; a sela QPQ protege o êmbolo contra a corrosão e limita as cargas excêntricas indesejadas (Imagem 4)
