Vérin Piston Creux en Aluminium HAHC150H25

Les vérins piston creux en aluminium Holmatro (HAHC) sont polyvalents avec une conception unique de piston creux qui facilite les opérations de poussée et de traction efficaces. Spécialement développés pour les tâches de traction, ces vérins fonctionnent parfaitement avec les tiges filetées, améliorant leurs capacités de traction. Jusqu’à 60 % plus légers que la variante en acier, ce qui en fait le choix idéal pour optimiser la productivité et l’efficacité dans diverses opérations industrielles.
Fourni de série avec :
  • Raccord femelle à haut débit A118
  • Tête creuse ; évite d’endommager le piston
  • Les vérins plus grands sont équipés de poignées pliables pour un transport et un positionnement faciles
Les vérins piston creux en aluminium Holmatro (HAHC) sont polyvalents avec une conception unique de piston creux qui facilite les opérations de poussée et de traction efficaces. Spécialement développés pour les tâches de traction, ces vérins fonctionnent parfaitement avec les tiges filetées, améliorant leurs capacités de traction. Jusqu’à 60 % plus...
Trouver un partenaire

Industrial configurator

Supports you in choosing the right tool & setup for your application.
Configurer maintenant

À propos de Vérin Piston Creux en Aluminium HAHC150H25

Spécifications

Choose unit system
Détails
Numéro d'article
100.112.390
Specifications bases
modèle
HAHC150H25
pression de travail max.
10443 psi
pression de travail max.
720 / 72 (bar/Mpa)
Performance
tonnage
150 t
tonnage
330693 lb
course
250 mm
course
9.8 in
hauteur rentré
447 mm
hauteur rentré
17.6 in
capacité
1531 kN / 156.1 t / 1531 / 156.1 (kN/t)
capacité
344182 lbf
capacité en retour
852 kN / 86.9 t / 852 / 86.9 (kN/t)
capacité en retour
191537 lbf
surface effective de pression (en pousser)
212.7 cm2
surface effective de pression (en pousser)
33 sq. in.
surface effective de pression (en retour)
118.4 cm2
surface effective de pression (en retour)
18.4 sq. in.
Caractéristiques générales
qté huile nécessaire (effectif)
2356 cc
qté huile nécessaire (effectif)
79.7 oz
contenu d'huile requis (en pousser)
5316 cc
contenu d'huile requis (en pousser)
179.8 oz
contenu d'huile requis (en retour)
2960 cc
contenu d'huile requis (en retour)
100.1 oz
type d'action
double
type de retour
hydraulique
matière
aluminium
type de vérin
piston creux
raccordement
A 118
Dimensions, poids et temperature
poids, prêt à l'emploi
71 kg
poids, prêt à l'emploi
156.5 lb

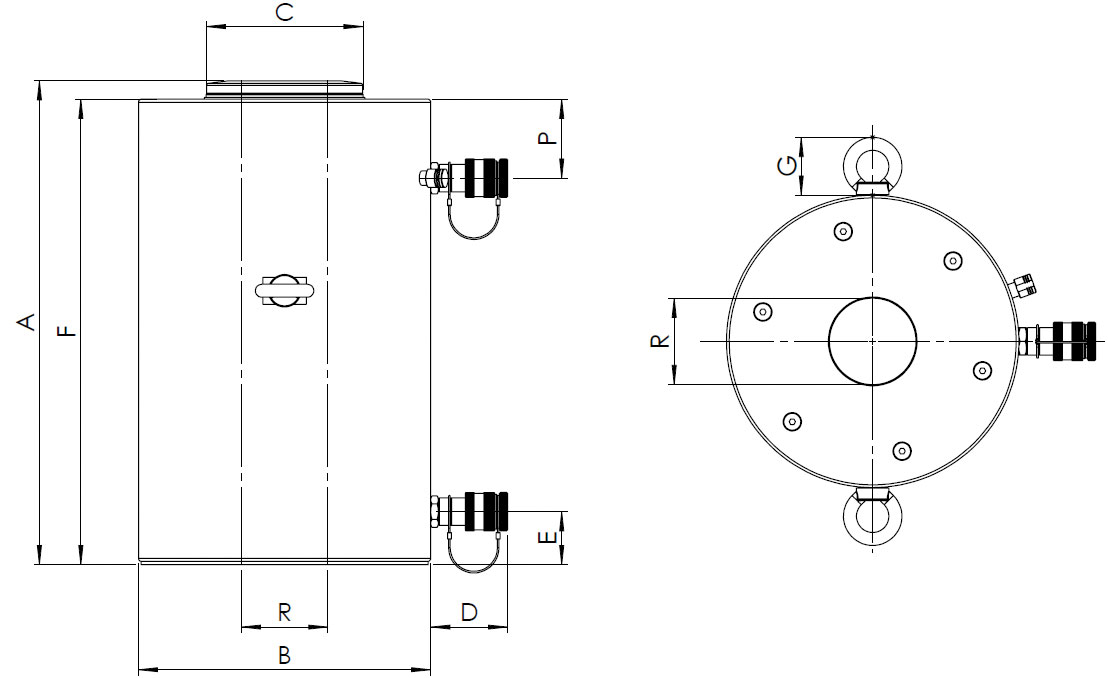

Dimensions du dessin technique
dimension A
447 mm
dimension A
17.6 in
dimension B
285 mm
dimension B
11.2 in
dimension C
145 mm
dimension C
5.7 in
dimension D
80 mm
dimension D
3.1 in
dimension E
49 mm
dimension E
1.9 in
dimension F
430 mm
dimension F
16.9 in
dimension G
53.5 mm
dimension G
2.1 in
dimension P
73 mm
dimension P
2.9 in
dimension R
80 mm
dimension R
3.1 in
Normes
ASME
B30.1

Caractéristiques

Jusqu’à 60 % plus légers que les vérins en acier - facile et ergonomique
Conception compacte et hauteur inférieure
Convient pour tirer, lever, serrer dans toutes les positions
Anneau Duo power ; une combinaison d’un joint supérieur et d’un roulement composite extrêmement solide pour une durée de vie plus longue
Le piston est recouvert d’une couche anodisée durcie, ce qui le rend extrêmement résistant à l’usure et à la corrosion
Soupape de sécurité pour protection contre la surpression côté retour
