Druck-/Zuganlage SPPU-LW

Die Druck-/Zuganlage an der Verschubbahn - mit einem Zylinder mit gleicher Druck- und Zugkapazität ausgestattet - schiebt oder zieht den Träger mit der Last in die korrekte horizontale Position. Mit einem Griff an der Druck-/Zuganlage kann die Richtung im Bruchteil einer Sekunde gewechselt werden. Die Rückführung des Zylinders liegt innen, was das Risiko einer Beschädigung erheblich verringert.

Weiter lesen
Kontaktieren Sie uns
Die Wunschliste anschauen
Druck-/Zuganlage SPPU-LW
Druck-/Zuganlage SPPU-LW
Skidding System Push Pull Unit, LW
Skidding System Push Pull Unit, LW
Skidding System Push Pull Unit, LW
Lightweight Skidding System
Skidding System, Lightweight
  • Druck-/Zuganlage SPPU-LW
  • Druck-/Zuganlage SPPU-LW
  • video
  • Skidding System Push Pull Unit, LW
  • Skidding System Push Pull Unit, LW
  • Skidding System Push Pull Unit, LW
  • Lightweight Skidding System
  • Skidding System, Lightweight
Technische Daten
Details
Artikelnummer 100.003.366
Grundspezifikationen
Modell SPPU-LW
max. Betriebsdruck 720 / 72 (bar/Mpa) 10443 psi
Leistung
Tonnage 10 t 22046 lb
Hub 330 mm 13 in
Kapazität (Drücken) 101.3 kN / 10.3 t / 101.3 / 10.3 (kN/t) 22773 lbf
Kapazität (Einfahren) 93.9 kN / 9.6 t / 93.9 / 9.6 (kN/t) 21110 lbf
effective Druckfläche (Drücken) 32.66 cm2 5.1 sq. in.
effective Druckfläche (Einfahren) 13.54 cm2 2.1 sq. in.
Allgemeine Daten
erforderliche Ölinhalt (Drücken) 1078 cc 36.5 oz
erforderliche Ölinhalt (Einfahren) 447 cc 15.1 oz
Ausführung double
Rücklauftyp hydraulic
Material steel
Abmessungen, Gewicht und Temperatur
Gewicht, einsatzbereit 26 kg 57.3 lb

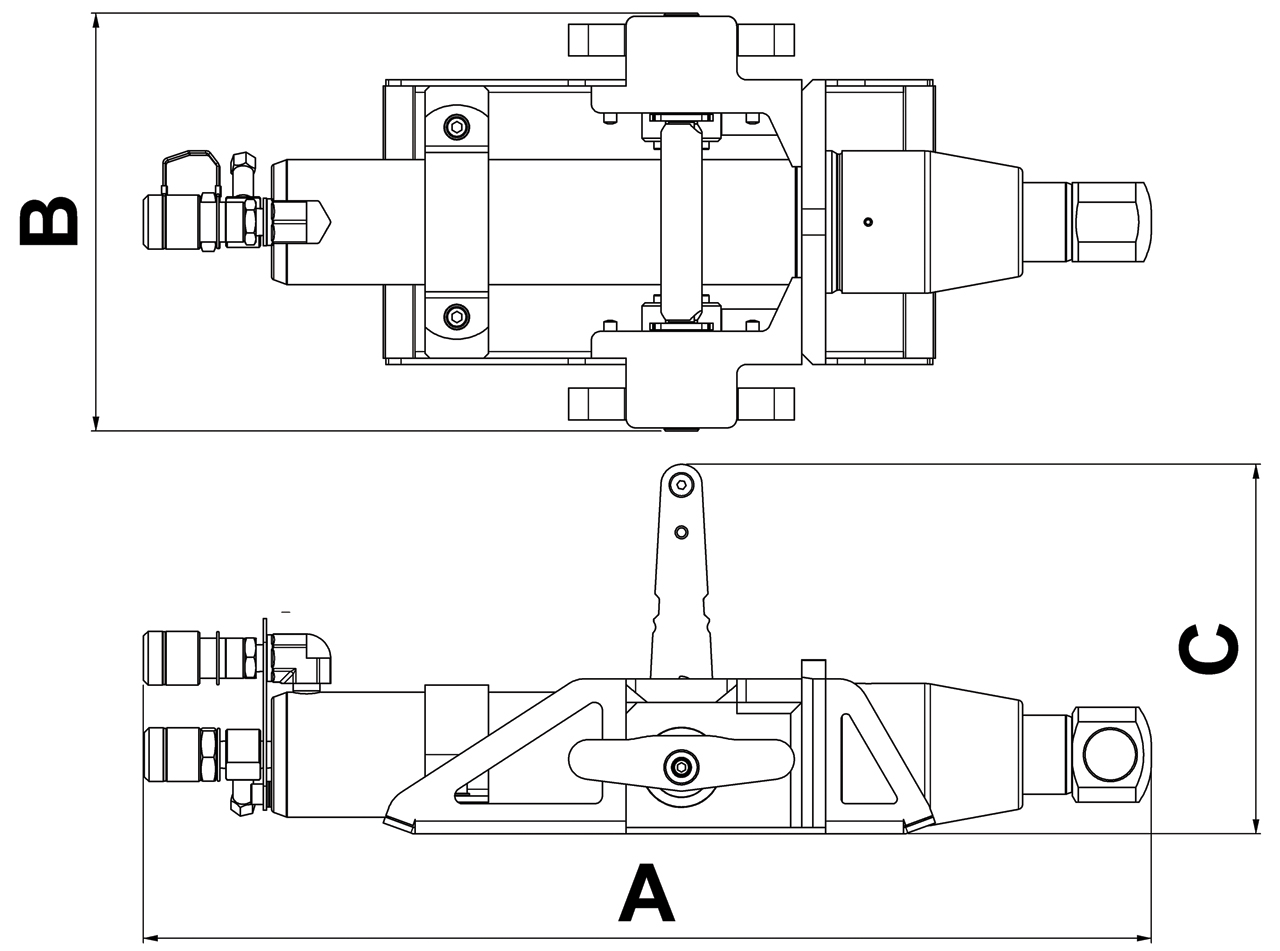

Technische Zeichnung Abmessungen
Abmessung A 637 mm 25.1 in
Abmessung B 264 mm 10.4 in
Abmessung C 233 mm 9.2 in
Merkmale
  • • 200 Tonnen Kapazität (2 X 100 t)
  • • Zylinder mit gleicher Kapazität für Schieben und Ziehen
    - Möglichkeit, die Last in Position zu schieben oder zu ziehen, anstatt nur zu schieben
    - Akkurate Kontrolle in beide Richtungen
  • • Richtungswechsel mit einem einzigen Griff; die Druck- oder Zugrichtung kann im Bruchteil einer Sekunde geändert werden
  • • Interne Rückführung im Zylinder
    - Reduziert das Risiko einer Beschädigung der Rückführung
    - Gleiche Schlauchlänge für Ölzulauf und -ablauf
  • • Sicher; integrierte Sicherheitsmerkmale im Zylinder zum Schutz vor Überdruck
  • • Leichte Komponenten mit optimal angeordneten Griffen
    - Von einer oder zwei Personen leicht zu tragen, zu bewegen, zu positionieren und zu montieren (kein Gabelstapler notwendig)
    - Weniger körperliche Belastung
    - Maximale Leistung bei minimalem Gewicht
